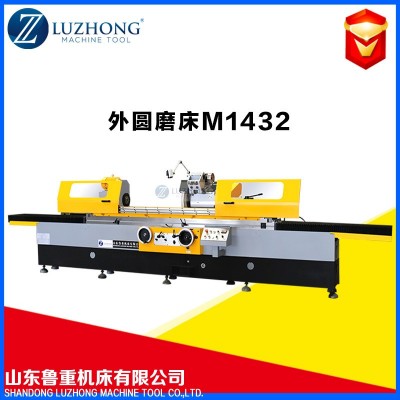

型号Model | M1432B | ||
paramete 一般能力 General capacity | 顶尖距 Distance between centers mm | 1000、1500、2000、3000 | |
中心高 Center height mm | 180 | ||
可磨外圆直径范围Dia. Ground(O.D) mm | 8-320 | ||
可磨内孔直径范围Dia. Ground(LD) mm | 30?9?1100 | ||
可磨外圆最大长度Max. length ground(O.D) mm | 1000、1500、2000、3000 | ||
可磨内孔最大长度Max. length ground(LD) mm | 125 | ||
可磨工件最大重量 Max. weight of work piece kg | 150 | ||
头架 Work head | 体座回转角度Swiveling angle ° | +90° | |
中心锥度 Center taper MT | 4 | ||
主轴转速 Spindle speed r/min | 50HZ:25?9?1220Stepless | ||

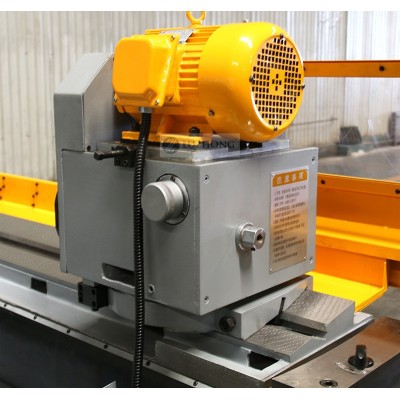

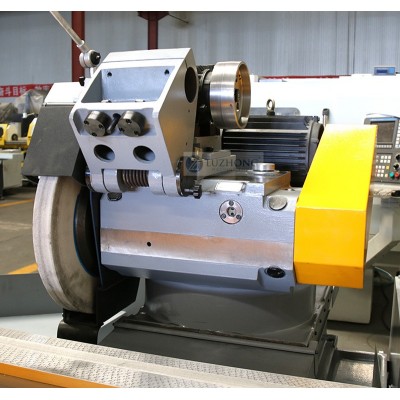

砂轮架 Wheel head | 砂轮主轴转速 Swiveling angle r/min | 1670 | |
快速进给量 Wheelhead rapid travel mm | 50 | ||
最大移动量 Max. travel mm | 246 | ||
回转角度 Swiveling angle ° | -30° | ||
手轮一转砂轮架移动量Hand feed per. rev | 粗rough：2精precision：0.5 | ||
手轮一格砂轮架移动量Hand feed per. gra | 粗rough：0.01 精precision：0.0025 | ||
砂轮最大尺寸(外径x宽度x直径)Wheel size (ODxWxID) mm | 400 x 50 x 203(1000、1500)、500x50x203(2000、3000) | ||
砂轮线速度Peripheral velocity m/s | 35 | ||
内圆磨具 Internal grinding device | 主轴转速r/min | 10000/15000 | |
砂轮尺寸 Spindle speed r/min | 最大Max.：50x25x13 最小Min.：17x20x6 | ||
工作台 Table | 手轮一转工作台移动量 Hand feed per. rev | 6 | |
工作台最大回转角度 Max. swiveling angle of table | 顺时针Cockwise ° | 3° | |
逆时针 Anticlockwise ° | 7° (1000)、6° (1500)、5° (2000)、3° (3000) | ||
工作台纵向移动速度范围 Longitudinal speed range of table m/min | 0.1-4 | ||
尾架 Tailstock | 中心锥度 Center taper MT | 4 | |
尾架套筒手动移动量Quill travel mm | 30 | ||
电动机 Motor | 砂轮架电机功率Wheelhead motor power kW | 5.5(1000、1500)、7.5(2000、3000) | |
内圆磨具电机功率Internal grinding kW | 1.1 | ||
头架电机功率 Workhead motor power kW | 1.5 | ||
机床 Machine | 毛重 Gross weight t | 5.3(1000)、6.1(1500)、7.9(2000). 9.9(3000) | |
包装体积(长x 宽 x 高)Packing dimension cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 * 200 x 205(3000) | ||
